Transformatoren
Vorgestellt werden nicht nur Netztrafos, sondern auch NF-Übertrager, Spulen, Drosseln und Zubehör, kurz alles, was teilweise auf einer eigenen AUMANN Spulenwickelmaschine hergestellt wurde.
RM-Kernsätze aus Ferritkern-Werkstoffen
RM-Kernsätze (komplett bewickelt)
UKW-Dekoder-Spulen
RM6-Spulen für UKW-Dekoder
Spulensatz für UKW-Stereo-Dekoder
Der Spulensatz ist Bestandteil des UKW Stereo-Dekoders, dessen Selbstbauprojekt in Jogis Röhrenbude vorgestellt wurde.
Die mit abgebildete Feinsicherung (5 x 20 mm) dient dem Größenvergleich.
Schnittbandkern
Schnittbandkern - Typ SM 102b
Miniatur-Netztrafo - M 42

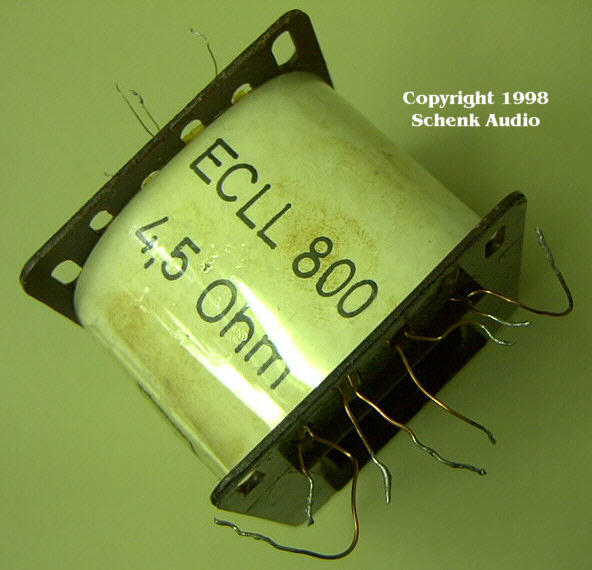

Wickelkörper - EL 84b - ECLL800
Wickelkörper EL 84b für ECLL800 nach SEL-Daten
Ausgangstrafo - ELL80/ECLL800 - EI 66b
Ausgangstrafo - ELL80/ECLL800 - 2 x EI 60
Ausgangstrafo ELL80/ECLL800 - Köco 522.047.13
- Ausgangstrafo: 522.047.13
- Hersteller: Köco
- Kerntyp: EI 60, 60 x 50 x 20 mm
- Primär: 10 kΩ
- schwarz: aI
- grün: +Ub
- blau: aII
- Sekundär:
- rot - weiß: 4,5 Ω
- rot - gelb: 9 Ω
- Primär: 10 kΩ
Speicherdrosseln - VAC
Speicherdrosseln - Vacuumschmelze (VAC)
- Gezeigt werden Speicherdrosseln in Flachbauweise, die von der Firma Vacuumschmelze GmbH & Co. KG (VAC), Hanau, gefertigt und auch vom Siemens Bauteile Service angeboten wurden.
- In der oberen Reihe ist eine Drossel mit Schraubbolzen abgebildet, die von oben vergossen wurde. Links unten sieht man eine halb geöffnete Drossel, die ich mal aus Neugierde geknackt habe.
- Es handelt sich teilweise um Speicherdrosseln mit zwei Wicklungen, die auf einem Ringkern untergebracht sind. Das Loch für den Verguss befindet sich auf der Unterseite der Haube, was dem abgebildeten Typ rechts unten entspricht.
- Was ohmsche Widerstände anbetrifft, bewegen sich diese in der Größenordnung von wenigen Milliohm, je nach Drahtstärke bzw. Belastung bis maximal 16 A. Die beiden Drosseln (nur eine Wicklung) in der unteren Reihe mit den kräftigen Anschlussstiften bzw. Schraubösen vertragen 16 A (63 µH).
Magnetische Trafoachsen
Magnetische Vorzugsachsen
Trafokernspulen
Trafokern Spule - Triangel - 15 mH / EI66
Bassdrossel für Frequenzweichen in Lautsprecherboxen
- Technische Daten
- Induktivität 15 mH
- Innenwiderstand 0,50 Ohm
- Drahtstärke 1,06 mm
- Eisenkern EI66
- Gewicht 760 g
- Abmessungen
- Stellfläche 40 x 95 mm
- Höhe 60 mm
- Abstand der Langlöcher 13 x 83 mm
- Flachstecker 2 x 6,3 mm, lötbar
- Vergußmasse Polyurethan, schwarz
Eingefügt am 26. Januar 2021.
Trafokern Spule - Triangel - 6,8 mH / EI66
Bassdrossel für Frequenzweichen in Lautsprecherboxen
- Technische Daten
- Induktivität 6,8 mH
- Innenwiderstand 0,52 Ohm
- Drahtstärke 1,06 mm
- Eisenkern EI66
- Gewicht 750 g
- Abmessungen
- Stellfläche 40 x 95 mm
- Höhe 60 mm
- Abstand der Langlöcher 13 x 83 mm
- Flachstecker 2 x 6,3 mm, lötbar
- Vergußmasse Polyurethan, schwarz
Eingefügt am 3. Februar 2021.
Trafo-Spulenkörper - alt/neu

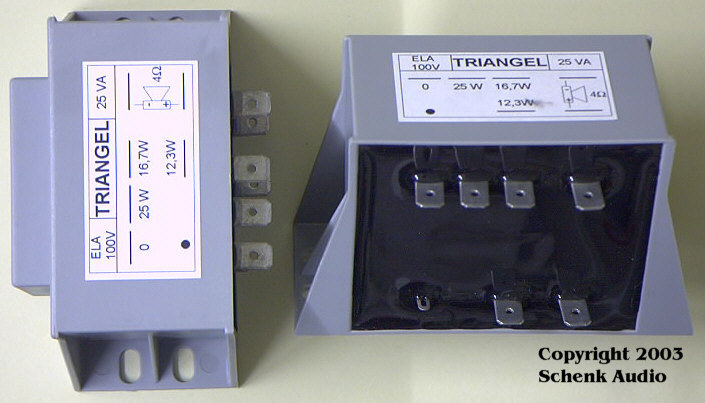

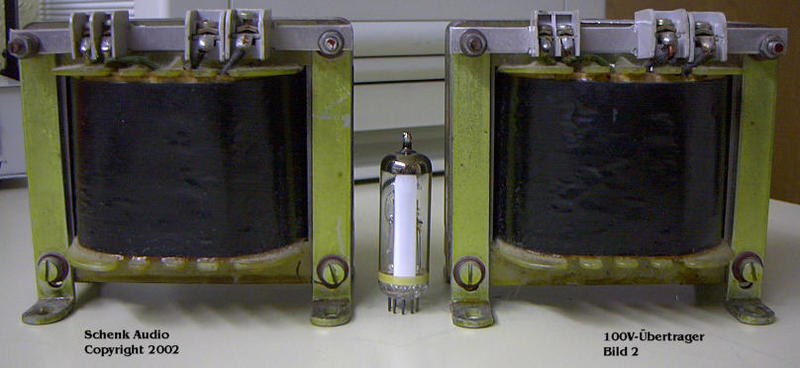

ELA-Übertrager
Engel - Netztrafo N 150/2
Grundig - Ausgangsübertrager - NF2
Grundig - Übertrager 9006-001.02 (2 x EL84, 5 Ohm Ausgang) für Hi-Fi-Stereo-Verstärker NF 2 - Schaltung in FUNKSCHAU 1962 / Heft 23
Aktualisiert am 13. März 2020.
