Röhrenschaltungen

Gezeigt werden erprobte Schaltungen und Bauanleitungen aus alter Buch- und Heft-Literatur (Fachzeitschriften).

Phasenumkehrstufe für Gegentaktverstärker

Es handelt sich um eine Katodynschaltung als phase-splitter (= Phasenspalter, Phasenteiler) mit kombinierter Mit- und Gegenkopplung.
Dieses Prinzip wird auch noch heute angewandt, so unter anderem in meinem PCL86-Verstärker.

Phasenumkehrstufe für Gegentaktverstärker - Funk-Technik 2/1953/46

Dieser oft nachgebaute Kleinformverstärker erfordert für die Bearbeitung der Chassisteile entsprechendes Abkantwerkzeug und möglichst Stufenbohrer.
Die vier Seiten stammen aus meinem Funkschau Jahresband 1962 (24 Hefte gebunden, Leinenrücken), dem durch ständiges Kopieren allmählich das Rückgrat gebrochen wird.

Kompakter Verstärker mit EF804 und 2 x EL84 - Schellhorn, Funkschau 22/1962/577

Kompakter Verstärker mit EF804 und 2 x EL84 - Schellhorn, Funkschau 22/1962/578

Kompakter Verstärker mit EF804 und 2 x EL84 - Schellhorn, Funkschau 22/1962/579

Kompakter Verstärker mit EF804 und 2 x EL84 - Schellhorn, Funkschau 22/1962/580

Ein kleiner, einfach aufzubauender Verstärker mit nur drei Röhren aus dem Katalog Der Funktechniker (1967) von Werner Conrad (Werco).

Stereoverstärker 2 x 3 Watt mit ECC83 und 2 x EL95 - Funktechniker (Werco) 1967/25

Stereoverstärker 2 x 3 Watt mit ECC83 und 2 x EL95 - Funktechniker (Werco) 1967/26

Stereoverstärker 2 x 3 Watt mit ECC83 und 2 x EL95 - Funktechniker (Werco) 1967/27

Stereoverstärker 2 x 3 Watt mit ECC83 und 2 x EL95 - Funktechniker (Werco) 1967/28

Für diesen kompakten PPP-Verstärker sind nicht nur mehrere Chassisteile mit entsprechendem Werkzeug zu bearbeiten, sondern auch das eigentliche Metallgehäuse mit den erforderlichen Lüftungsmaßnahmen stellt eine Herausforderung dar. Wohl ein interessantes, aber nicht unbedingt ein Wochenendprojekt.

20-Watt-PPP-Verstärker - Elsner, Funkschau 18/1960/459...460

Super-Röhrenradio - ELO 10/1984 Titelblatt

Super-Röhrenradio - ELO 10/1984/54

Super-Röhrenradio - ELO 10/1984/55

Super-Röhrenradio - ELO 10/1984/56

Super-Röhrenradio - ELO 10/1984/57

Super-Röhrenradio - ELO 10/1984/58

Die Schaltung stammt von Ingenieur Fritz Kühne und wurde in der Zeitschrift Radio Magazin, Dezember 1954, vorgestellt.

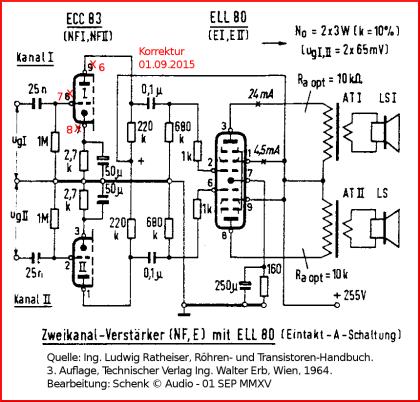

2-Kanalverstärker - Kühne, Radio Magazin 12/1954

Korrigierte Schaltung
Die beiden Endröhren werden nunmehr direkt aus dem Ladeelko C12 gespeist.
Die Katodynschaltung bedarf einer Erläuterung, um sie verstehen zu können. Um in beiden Kreisen, also Katoden- und Anodenkreis, gleiche Wechselspannungsabfälle zu erreichen, müssen beide Widerstände gleich sein, also R9 + R10 = R11 + R12. Deshalb erfolgt ein Angleichen durch R12, der als Widerstandstrimmer ausgelegt werden kann.
Bedingt durch die Eigenart des Katodyns, nämlich den großen Unterschied in den Ausgangswiderständen (durch unterschiedliche Innenwiderstände), sind für hohe Frequenzen Korrekturen erforderlich, um eventuellen Phasendrehungen entgegenzuwirken. Ingenieure der Firma Grundig lösten das Problem durch Kompensationswiderstände in den Gitterzuleitungen der Endröhren, hier R19 und R20, die im Schaltbild vertauscht sind.
