Röhrengalerie 3

RCA 83 RCA 83

Lose Röhrensockel fixieren

  • Beim Herausziehen einer Röhre aus der Fassung können sich Sockel lösen oder sogar Verbindungsdrähte an den Sockelstiften abreißen.



  • Reparatur nach folgender Vorgehensweise:
  1. Sockel der Röhre in Schraubstock einspannen.
  2. Mit Entlötpumpe das Lötzinn aus den hohlen Sockelstiften heraussaugen.
  3. Sockel unter Zuhilfenahme des Lötkolbens vorsichtig abziehen.
  4. Kolbenboden vom Kleber befreien, die Klebmasse abkratzen.
  5. Eventuell abgebrochene Drähte mit Draht und verpreßter Aderendhülse verlängern.
  6. Drähte soweit zurechtbiegen, dass auf Anhieb alle Drähte in die Stiftröhren passen (Trockenübung).
  7. Hitzebeständigen Kleber rings auf dem Kolbenboden satt auftragen; dabei nicht mit Klebmasse sparen!
  8. Drähte einfädeln, Glaskolben und Sockel zusammenfügen. Sockel im Schraubstock vertikal einspannen, überflüssigen Kleber entfernen.
  9. 48 (!) Stunden aushärten lassen.
  10. Drähte in den Sockelstiften festlöten.
  • Die ganze Operation habe ich bei meiner AZ 12 (für Funke W18) mit Erfolg durchführen können.

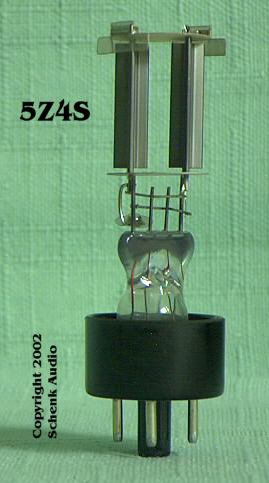

5Z4S - Brummspannung 5Z4S - Brummspannung
PL36 - Glaskolben entfernt (1)
Novalfassung, keramisch mit Haltebügel (russisch)
PL36 - Glaskolben entfernt (2)
PL36 - Elektroden
PL36 - Schirm- und Steuergitter
PL504 - Feinsicherungsclips als Anodenclips
PL504 - Glaskolben entfernt
PL504 - Elektroden
EF732 + OC612
EF732
6AK5W - Schachtel - Siemens
6AK5W - Siemens
6BQ5 / EL84 - Russia

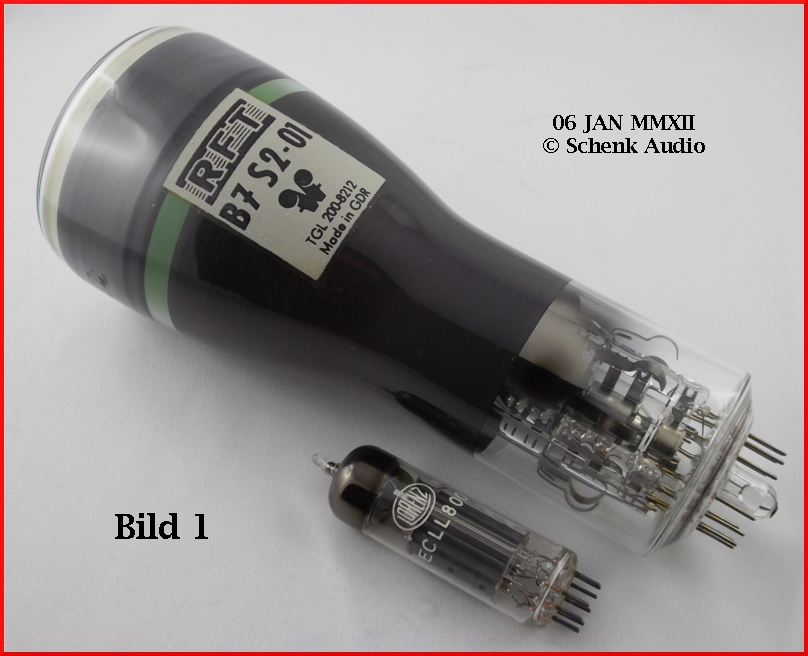

B7S2-01 RFT mit ECLL800
B7S2-01 RFT mit Siemens Universal-Tester Q83100-D433
B7S2-01 RFT in rechter Hand
5823A - Telefunken
5823A - Schachtel - Telefunken
RV12P2000 - Patronenfassung
115NO60T - Thermisch gesteuertes Zeitrelais - Amperite
E1T (6370) - Dekadische Zählröhre - Valvo
TT21 - Beam Power Tube - G.E.C.
CD47/GR-414 - Rodan, Okaya Electric Ind. Co., Ltd., Tokyo, Japan
CD47/GR-414 - vier Exemplare, Rodan, Okaya Electric

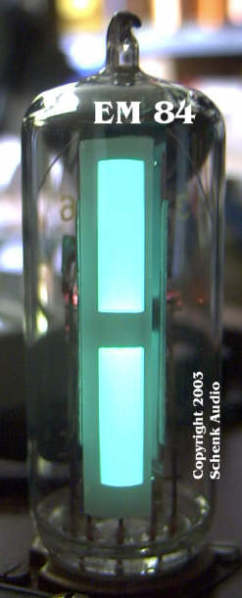

EM84 - VEB Röhrenwerk Seghers, Neuhaus am Rennweg (RFT) DDR
EM84 - Vorder- und Rückseite - VEB Röhrenwerk Seghers, Neuhaus am Rennweg (RFT) DDR
EMM801 - Anzeigeröhre zum Spannungsvergleich - Telefunken
KT88 - auf 8-poligen Industrierelais-Fassungen
KT88 - Haltestangen verbogen - Chelmer
KT88 - mechanisch deformiert - Chelmer

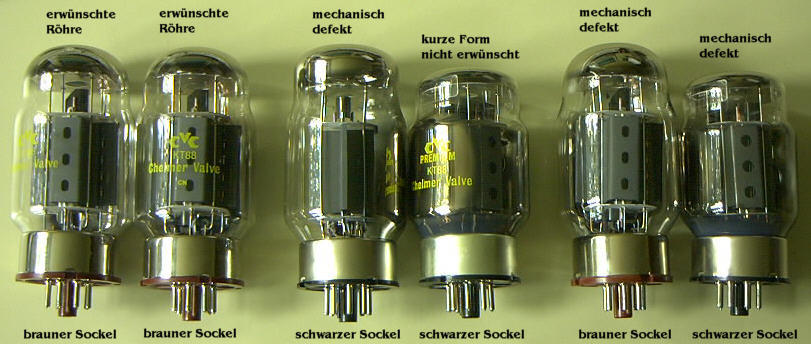

KT88 - Angebotsvielfalt - Chelmer

Test der Gleichrichterröhre 83 (RCA)

... mit erhöhter Spannung von UTreff = 2 x 500 V anstelle der Betriebswerte von UTreff = 2 x 450 V laut Datenblatt.

Aktualisiert am 6. Januar 2018.
